一、磁翻板液位計常規分類：

　　1．按安裝方式分為：底裝式磁翻板液位計、側裝式磁翻板液位計、頂裝式磁翻板液位計
　　2．按壓力等級分為：低壓型磁翻板液位計、中壓型磁翻板液位計、高壓型磁翻板液位計
　　3．按防腐蝕程度為：非防腐型磁翻板液位計、防腐型（耐腐型）磁翻板液位計
　　4．按壓力等級分為：低壓型磁翻板液位計、中壓型磁翻板液位計、高壓型磁翻板液位計
　　5．按專用場合分為：液氨專用型磁翻板液位計、液化氣專用型磁翻板液位計、LPG加氣站專用型、衛生標準型磁翻板液位計、液體硫磺專用型磁翻板液位計、重油大罐型磁翻板液位計。

二、磁翻板液位計結構原理：

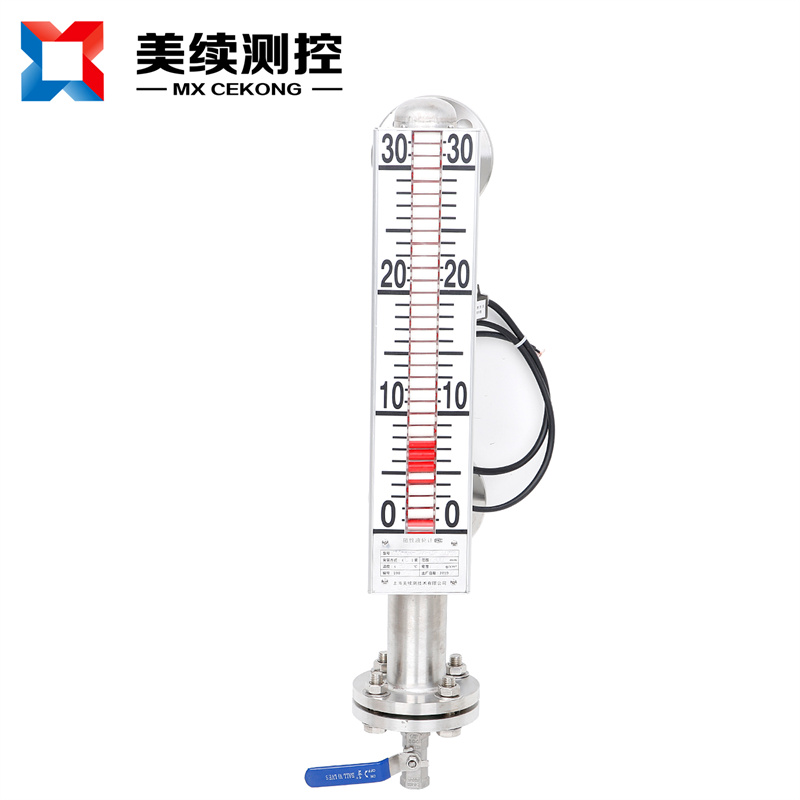

　　1．.基本型液位計
　　液位計以磁性浮子為測量元件，浮子在測量管內隨液位變化而上、下浮動，通過磁耦合作用，驅動指示器內紅、藍指示管翻轉180°。液位上升時，指示管由藍色轉為紅色；下降時，由紅色轉為藍色，從而實現液位的雙色顯示。當介質溫度≥300℃時，采用白、藍色指示管。

　　2．.報警器
　　報警器由干簧管和防爆接線盒組成，緊固在測量管外側。報警器由磁性浮子驅動，輸出的報警開關信號傳遞給二次儀表，實現遠距離液位上、下限報警及燈光顯示。

　　3．變送器
　　變送器由液位傳感器和轉換器兩部分組成。傳感器由裝在Ф20不銹鋼(不銹耐酸鋼)管內的若干干簧管和電阻組成，緊固在測量管外側。轉換器由電子模塊組成，安裝在傳感器的接線盒內。

　　傳感器通過磁性浮子的磁耦合作用，將液位的變化轉換成電阻(中文名:電阻器)值的大小，經轉換器轉換為4~20mA.DC標準電流信號，送給二次儀表，實現遠距離液位數/模顯示。
