雷達物位計選型選購常識問題

物位，料位測量是工業生產過程控制的重要測量參數之一，主要有固體物料的物位測量和液體物料的液位測量。如倉庫存儲，儲料罐，這些場合的測量，細分到固體種類則有塊料、顆粒、粉料，這些物料種類不同，溫度，水分程度也各不相同，所以在選擇產品的時候就需要結合場地，環境，介質的特性來進行選擇，這樣才能選到適合您現場測量的產品。
下面給大家介紹下在選擇雷達物位計料位計時所要重視的一些參數以及一些基本常識。
1、脈沖型和調頻連續波雷達的選擇
用于物位測量的雷達物位計通常分為兩類：脈沖型雷達(Pulse)和調頻連續波雷達（FMCW）。
脈沖型雷達物位計(雷達料位計) 其工作模式與超聲物位計相似，天線周期性發射微波脈沖，并接收物料面回波，同時對回波信號進行分析處理，確認有效回波，據此計算物位。度約為0.2～0.3%F.S.。由于智能雷達物位計頻率較低（6.3GHz），并且在天線結構設計時充分考慮了冷凝、積料等影響，還能利用電磁波物位計中的回波信號處理，在有攪拌器等復雜工況中也能識別有效回波，價格相對也較便宜，一般的過程控制儀表都采用脈沖型雷達物位計都用此方式。
調頻連續波型雷達物位計(FMCW) 天線發射的微波是頻率被線性調制的連續波,當回波被天線接收到時,天線發射頻率已經改變。根據回波與發射波的頻率差可以計算出物料面的距離。FMCW方式測量線路較復雜,價格較高,但測量度較高,可以達0.1%F.s.,甚至更高。同時干擾回波也較易去除,所以一般要求高的產品都采用調頻連續波型雷達物位計。
2、測量顆粒狀物料的儀表選型

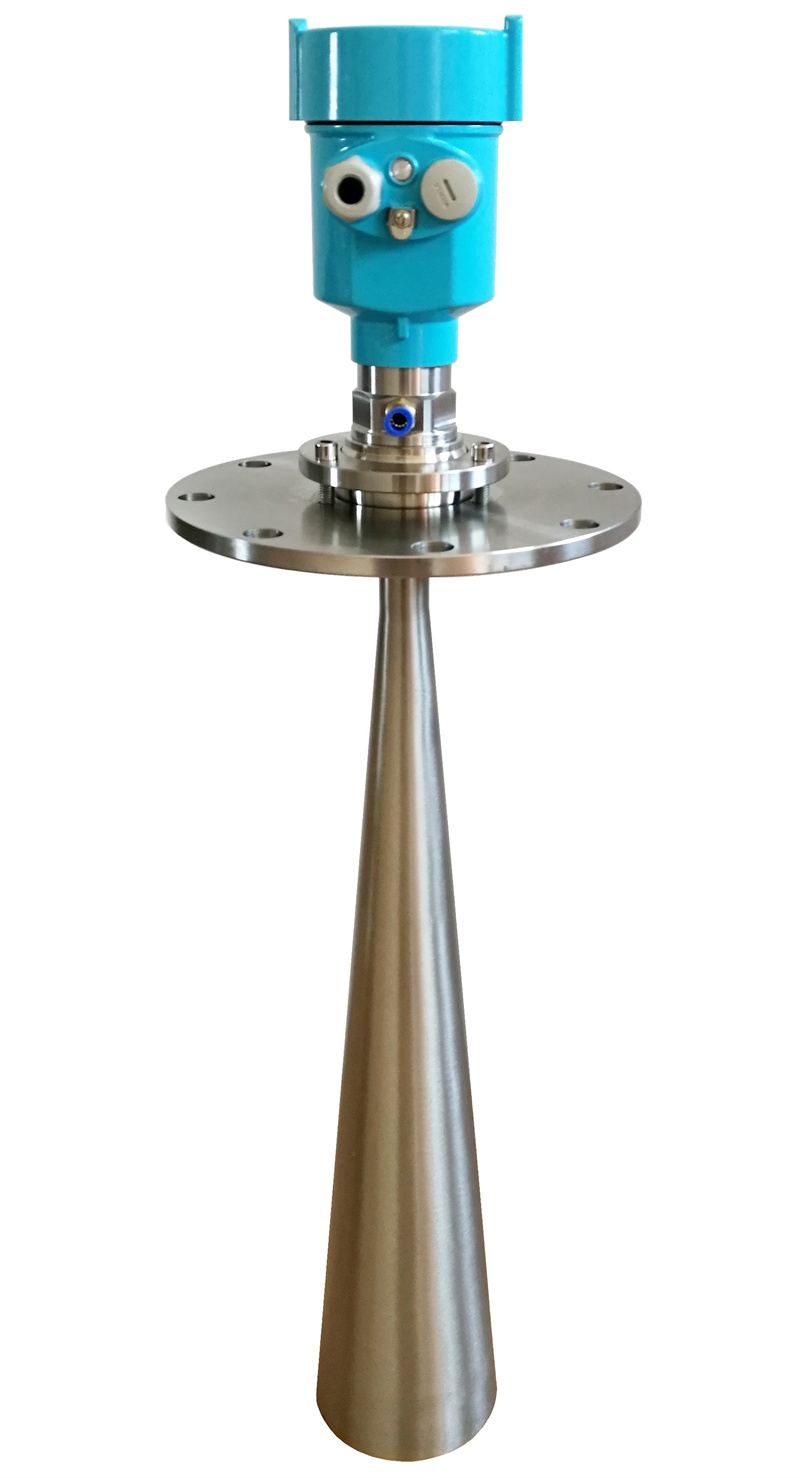

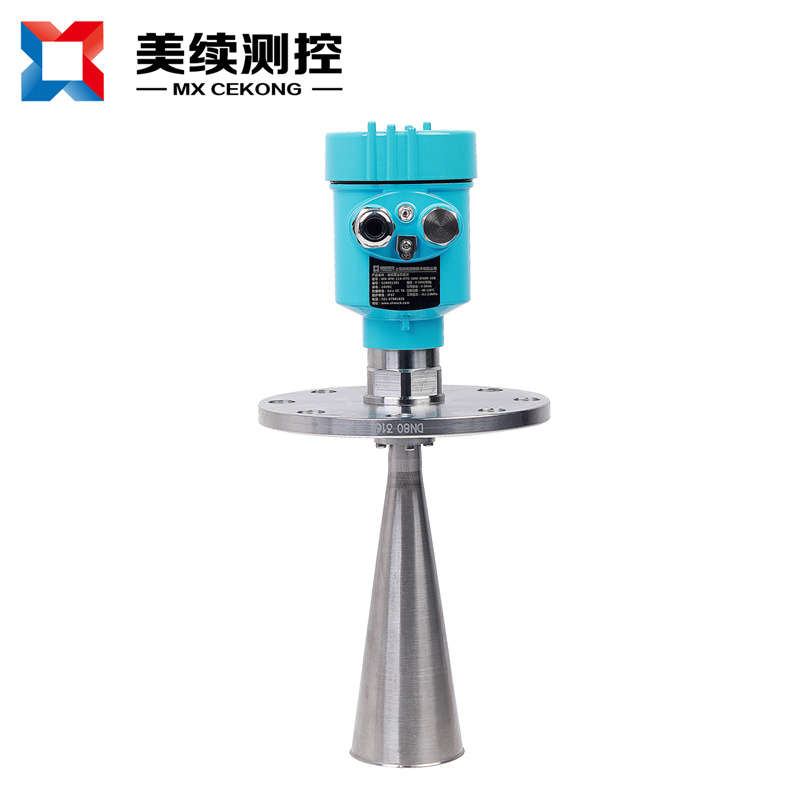

顆粒狀物料，如礦石、石灰石、原煤、頁巖等，儲存在倉庫里都存在物料的安息角（堆角），但也有反射介面。根據進料和出料所形成的物料安息角（堆角）和表面情況，在確定有效量程后，建議采用非接觸型的雷達物位計(雷達料位計)，即帶有喇叭形天線的料位計。如用接觸型的雷達物位計(雷達料位計)，會產生對纜繩較大的下拉力，嚴重時可能會致使纜繩斷裂，影響物位計正常應用。根據相關行業用戶的反饋信息，喇叭天線的料位計回波更強，度更高（±0.2～±1% F.S）。
3、測量粉狀物料或介電常數很低的塑料粒子(如聚乙烯)的儀表選型

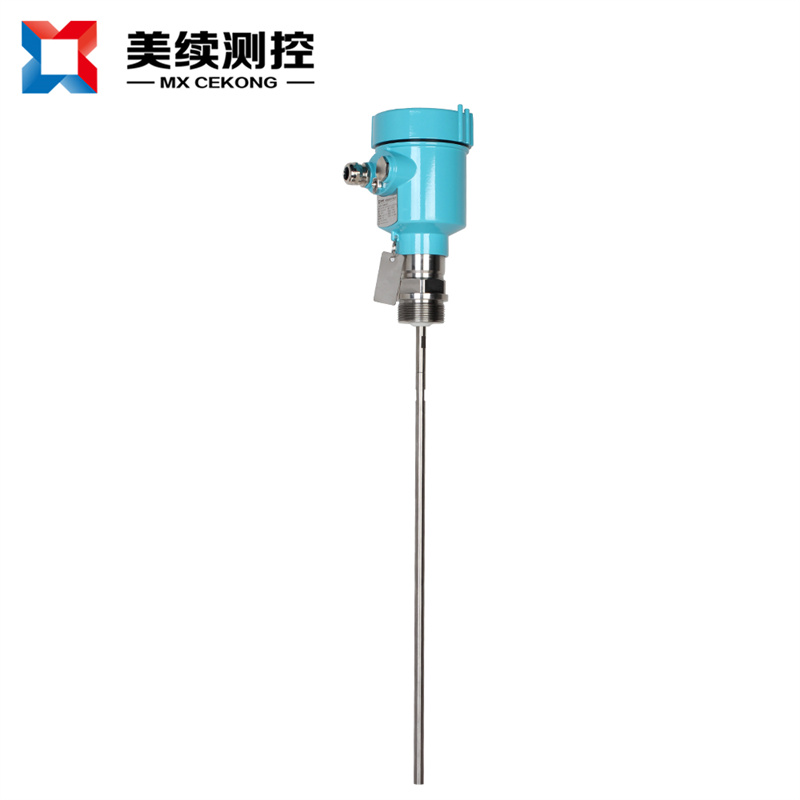

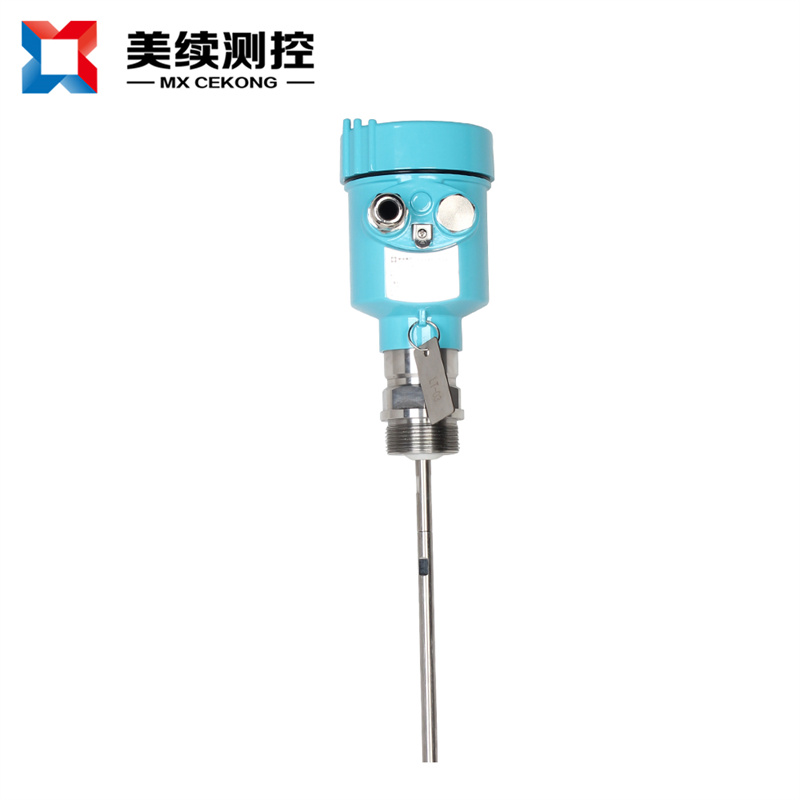

對于粉狀物料，非常難測其料位。在庫里的粉料表面非常疏松，微波反射相當困難，為此建議采用接觸型雷達物位計(雷達料位計),也可選用大法蘭的帶有喇叭天線的非接觸型雷達物位計(雷達料位計)，它實際上是把纜繩既當天線又作導波定向合二為一，微波脈沖從探頭發出后沿纜繩傳播，當脈沖遇到物料表面時會被反射回來，其量程可達35m，被測物料的介電常數ε為1.6。另外，纜繩的耐磨和承受的拉力良好，能滿足各類粉料庫的檢測要求。目前已有許多水泥廠、電廠用纜式導波雷達物位計(雷達料位計)測量水泥庫和粉煤灰?guī)斓牧衔唬〉幂^好的效果。
4、二線制和四線制的選擇
目前使用的雷達物位計(雷達料位計)大多是一體化的產品，由二線制供電，可直接接控制系統的模塊，輸出4～20mA的模擬信號，可節省大量電纜。四線制技術比二線制技術有更高的信噪比，因此它有比較大的測量范圍并且能夠應用于惡劣的工況。因此在二線制儀表無法滿足要求的惡劣且復雜的工況下，可以考慮采用四線制儀表。
