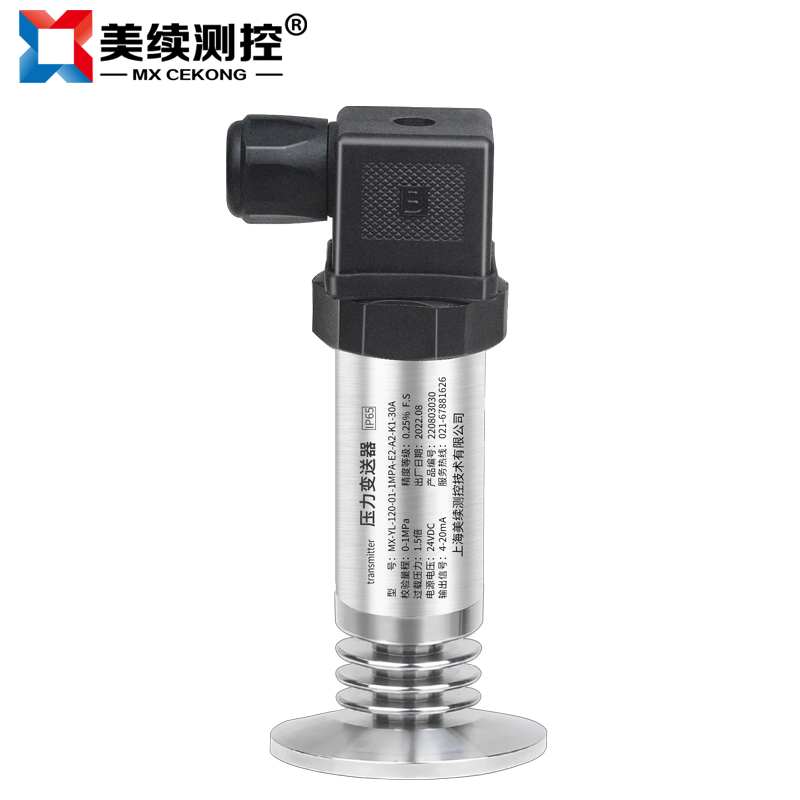

壓力變送器的組成主要就是壓力傳感器、測量電路及過程連接件三部分構成。最為主要的部分是其壓力傳感器，它能夠接受到氣體及液體等物理壓力參數，通過測量電路轉為標準的電信號。然后標準的電信號可以遠傳給二次儀表，來進行測量、顯示及調節。

壓力變送器的調試：

例如一臺壓力變送器的測量范圍是0-100 KPa，輸出信號范圍是4-20mA，精度等級是0.2級。壓力變送器的調試有零點調試、量程調試、精度調試等。

在其高壓側加0KPa壓力，輸出信號理論上是4mA，其實只要不超過其允許誤差即可。上述的這塊壓變的允許誤差是4±0.032mA，不在這個范圍內可進行零點調整。可以用其外部調零螺釘或手操器進行零點調整。在其高壓側加滿量程壓力，輸出信號應在20±0.032mA，不在這個范圍內可進行量程調整?？捎檬植倨骱推渫獠苛砍陶{(diào)整螺釘進行調零。

使用久了，還需對其精度調試。一般將壓力分為五等份進行上下行程精度調試。然后輸入壓力，快接近壓力某壓力點時，要一點一點的靠近壓力值。最后把輸入的壓力值與之對應的輸出電流記錄下來，隨后在升壓去調試其它壓力點。上行程試驗做完做下行程，做下行程時應將輸入壓力高于100KPa，然后慢慢的與100KPa靠近，記錄下輸出電流值，然后再降壓去做其它的壓力點。
