現在很多工況的都需要使用PLC這樣的控制系統，將變送器測量的數據傳輸?shù)娇刂剖绎@示或者用于控制系統之中，這就涉及到變送器與PLC的連接問題。今天我們就介紹一下電流、電壓和數字信號輸出的變送器是如何與PLC進行連接的。

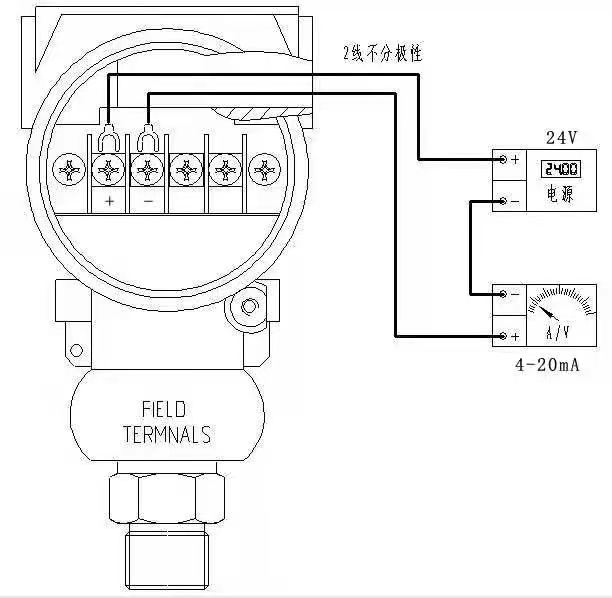

電流輸出的變送器是兩線制，兩根信號線既要給變送器供電又要提供電流信號，通常變送器是無源的，這樣在變送器與PLC之間還要串聯一個電源，以驅動變送器工作。需要將PLC的正接變送器的正，將PLC的負接變送器的負。跳線為兩線制電流信號。

電壓輸出變送器

電壓輸出的變送器是三線制，與PLC連接時，需要將PLC正接變送器正，PLC負接變送器負，PLC跳線為電壓信號。

數字輸出變送器

數字輸出變送器為四線制，與PLC連接時，PLC正接收電流，PLC負接變送器負，PLC條線為四線制電流。
