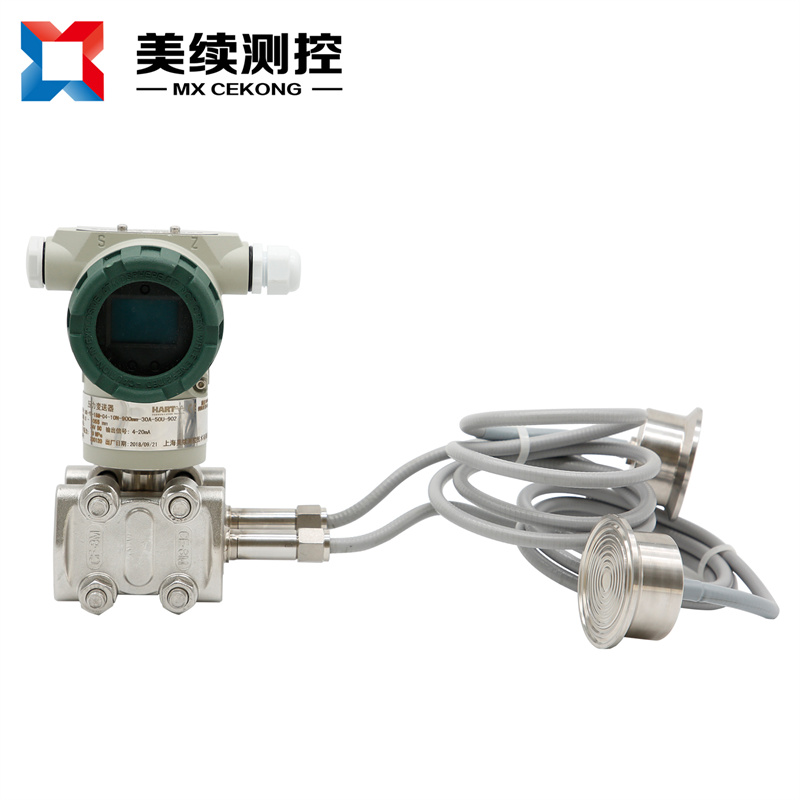

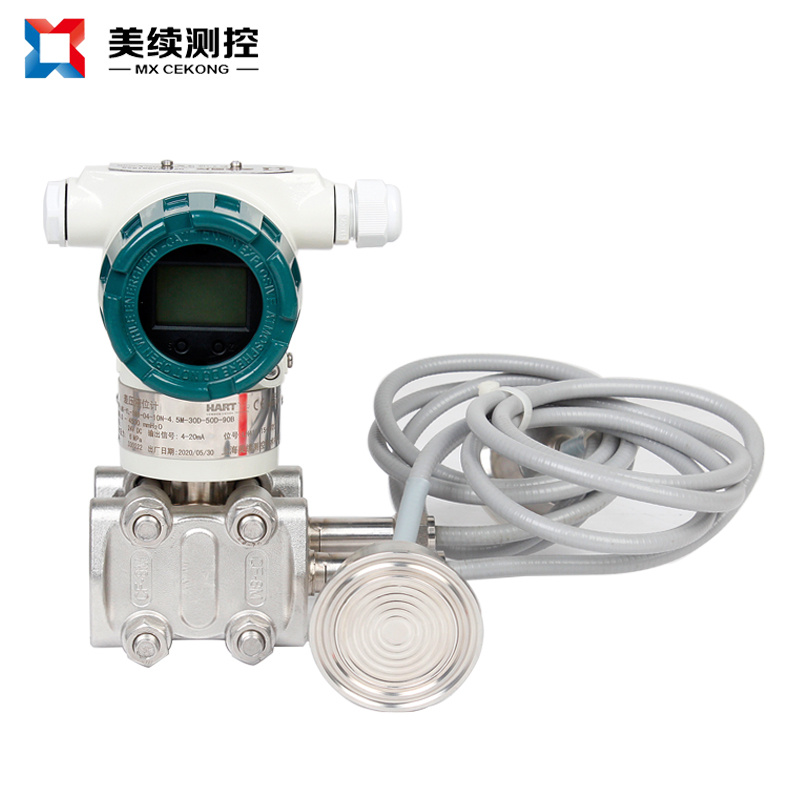

雙法蘭液位變送器也叫雙法蘭液位計，是在單法蘭差壓變送器的基礎上額外又增加了一個法蘭，變?yōu)閮蓚€(gè)法蘭，形成H“高壓側或正壓側”和L“低壓側或負壓側”。變送器與兩個法蘭之間還有一定長度的不銹鋼毛細軟管。使用毛細管法蘭變送器進行測量，相當于將變送器測量元件中的隔離膜片延長到設備開口處，可以有效的消除粘稠、腐蝕或存在嚴重相變的介質對測量帶來的影響。

雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。

1、差壓液位計原理，利用液位高低的壓差的原理。差壓式液位計分為兩種：一種是單法蘭液位計，用于測量敞口容器，一種是雙法蘭，用于測量密閉容器液位。

2、由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

3、當測量具有腐蝕性或含有結晶顆粒，以及粘度大、易凝固等介質的測量時，為解決引壓管線腐蝕或堵塞的問題，可以采用法蘭式差壓變送器的法蘭直接與容器上的法蘭連接，作為敏感元件的測量頭（金屬膜盒）經毛細管與變送器的測量室相連通，在膜盒、毛細管和測量室所組成的封閉系統內充滿硅油，作為傳壓介質，起到變送器與被測介質隔離的作用。

4、雙法蘭液位變送器比較特殊，由正負兩個感壓膜片組成，各通過一段密封內充硅油的毛細引壓管與表的正負壓室連接。安裝后，連接負引壓管的法蘭升高，其內的硅油就對負壓室產生了壓強。
