目前臥式儲罐上應用最廣泛的液位計有四種，雷達液位計，差壓液位計，超聲波外貼液位計，及磁翻板液位計，其中前三種液位計主要可以實現DCS及SIS遠傳，磁翻板液位計主要為現場顯示，雷達液位計，差壓液位計，磁翻板液位計為與被測介質直接接觸的液位計，而超聲波外貼液位計為非接觸式液位計。

四種液位計的工作原理

雷達液位計主要分為兩種脈沖雷達及導波雷達。脈沖雷達液位變送器可簡單的、可靠的非接觸式測量金屬罐體、水池或其他容器中流體的液位。從微處理器控制電路產生一個6.3GHz脈沖通過傳感器表面發射出來。該脈沖信號碰到被測流體表面后反射回到天線的時間經過微處理器轉換成比例與液位高度的電流信號輸出。脈沖雷達采用高頻、窄脈沖對微波源信號進行調制，以波束的形式發射固定頻率（即載波頻率）的脈沖波，在介質表面反射后由接收器接收，脈沖的時間行程決定了由發射天線至介質表面的距離。導播雷達液位計是依據時域反射原理為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

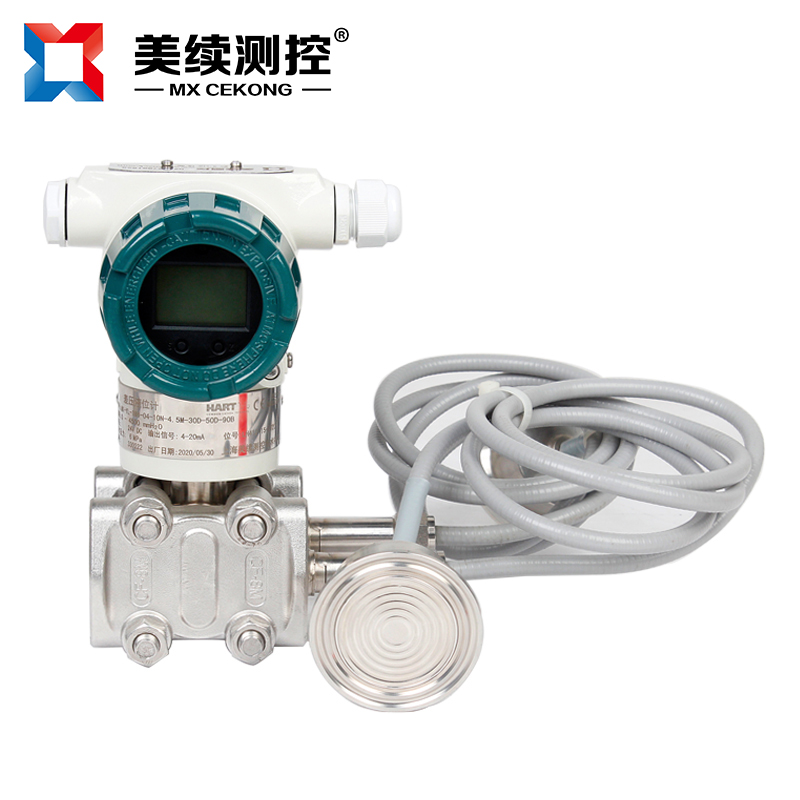

差壓式液位計的測量原理用鋼管將差壓計的正壓端接至被測液體的底部，負壓端接至氣相中，根據流體靜力學原理；差壓式液位變送器是利用容器內的液位改變時，由液柱產生的靜壓也相應變化的原理而工作的。

超聲波外貼液位計主要安裝在儲罐的底部不直接接觸被測介質，通過自身獨有的測量探頭發射超聲波，通過主機調節不同種類介質傳播聲速的不同，測量超聲從罐底到液面的時間來檢測液位的高度。

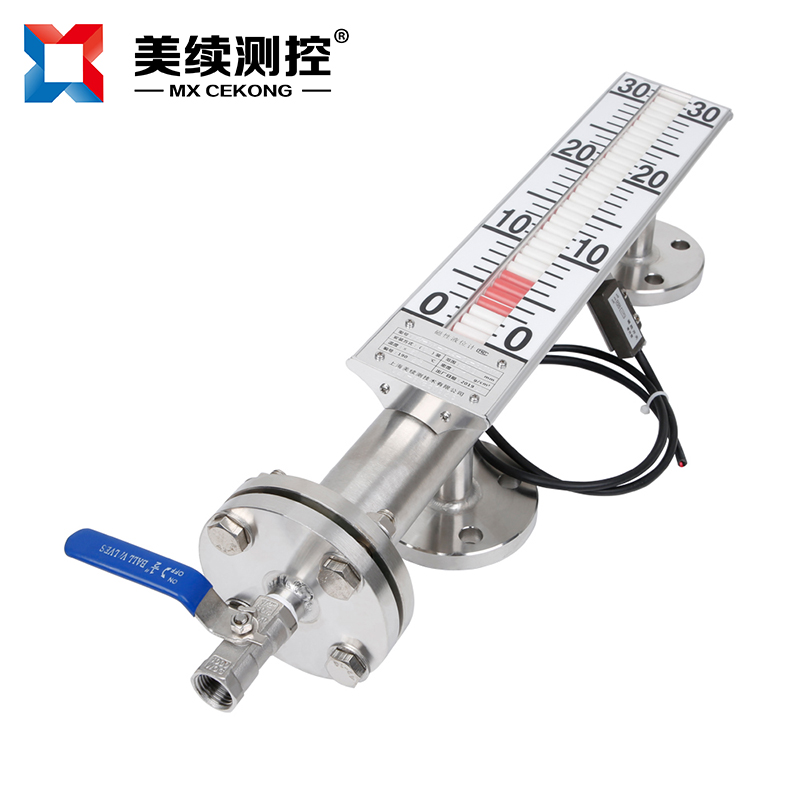

磁翻板液位計主要通過旁通管內浮球隨液面高度變化而變化的特性來測量液位高度，當液位升高浮球會將對應位置的磁翻板通過磁力翻轉。
