產品描述

MX-YL-03：壓力傳感器：就是把物理能轉換為可視形式的一種元器件，是現在自動化，自控行業必不可缺少的，核心部位。其作用就是把壓力信號變成電信號輸出到控制、分析、顯示終端，變送器是在傳感器的基礎上添加了放大電路，把電信號變?yōu)榉€(wěn)定的放大信號傳輸出去，在工業自動化、航空、航天、軍事領域均有廣泛的應用。

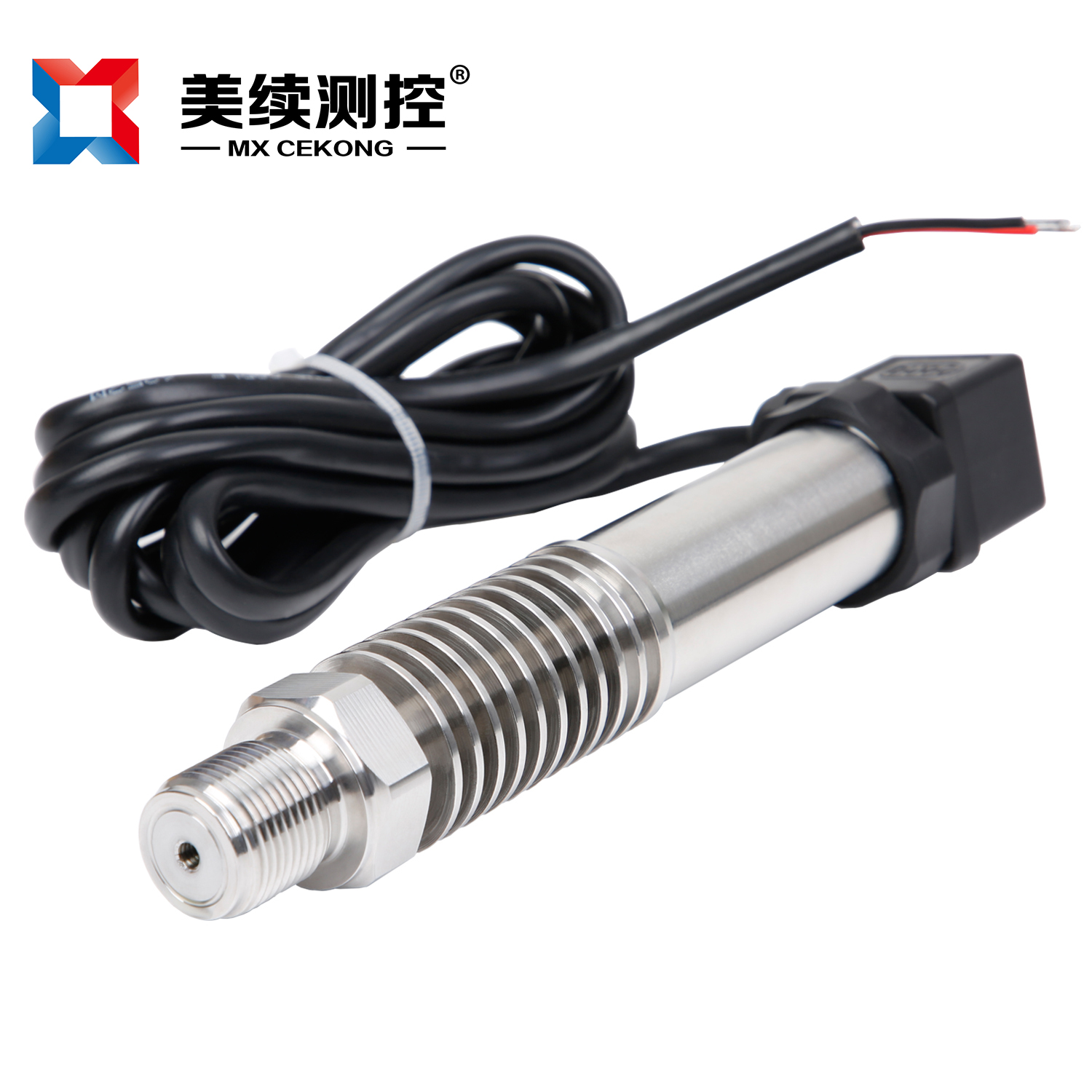

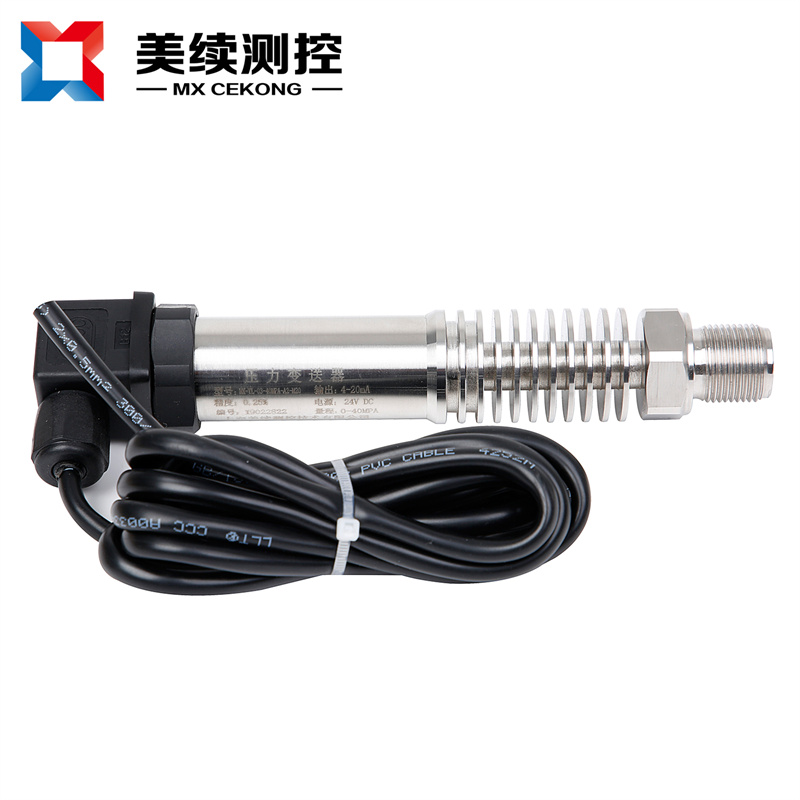

MX-YL-03系列中高溫壓力變送器（應變片和擴散硅兩種芯體可以選擇）是選用進口耐高溫敏感元件組裝，傳感器探頭能在150℃高溫下長期穩定工作（達到180°）。傳感器芯體與不銹鋼外殼之間采用激光冷焊工藝，傳感器的壓力芯體與放大電路之間加有散熱片裝置，有效的防止了熱傳導。適用于中高溫領域的流體、蒸氣壓力測量與控制，在加上冷凝管的情況下，增加達到350°左右長期穩定工作的狀態，一些低壓高溫的氣體，液體測量往往都使用這種產品解決測量問題。

應用領域

?中高溫領域的流體、氣體
?蒸氣壓力測量與控制
?機械工程應用方面
?醫療衛生應用食品及飲料加工行業石油化工
?實驗或測試設備液壓領域

產品特點

?0….1bar至0….1000bar寬壓力范圍可以選擇
?進口耐高溫敏感元件
?激光冷焊工藝、散熱片裝置
?精度高、免調校、全不銹鋼結構
?特殊散熱結構設計、可耐中高溫
?微型放大器、電壓、電流信號輸出
?抗干擾強、長期穩定性好、抗振動、抗沖擊
?形式結構多樣化，安裝使用方便
?量程范圍寬，可測量絕壓、表壓和密封參考?jí)毫?/span>

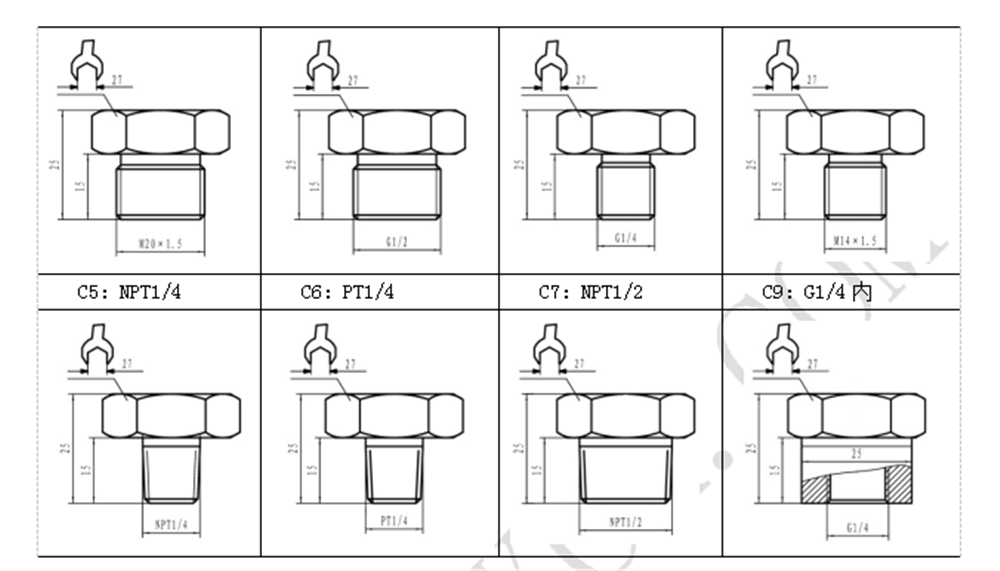

螺紋接口

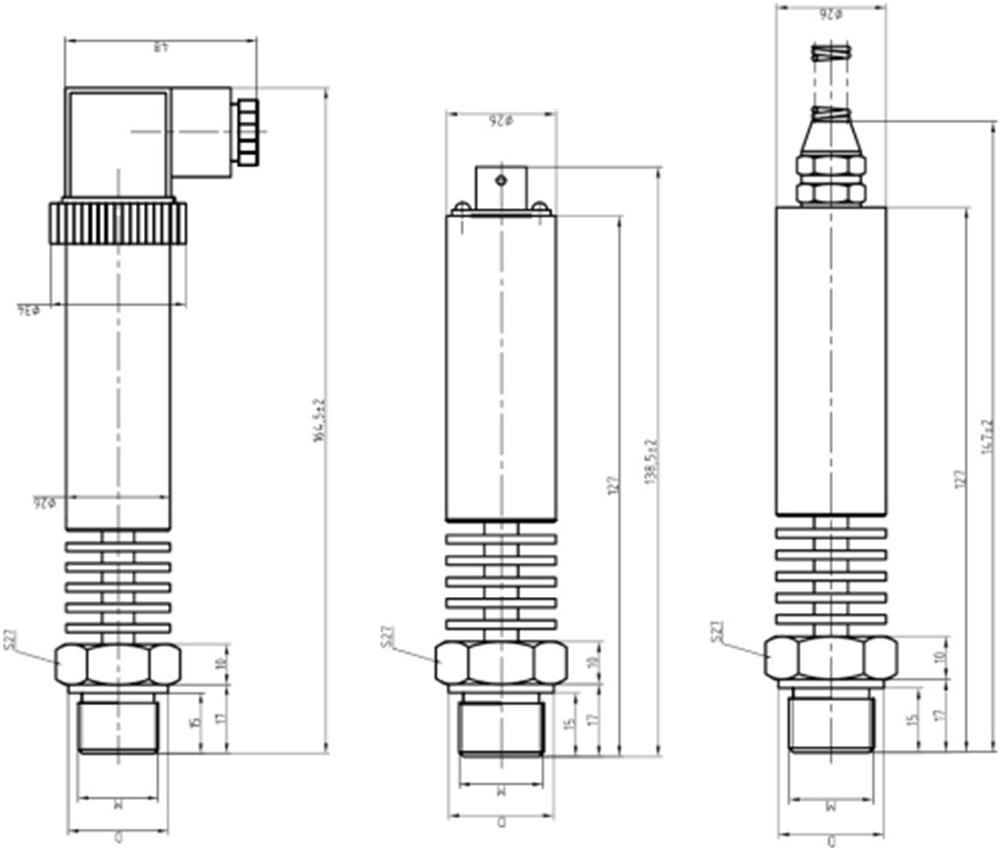

常規外形尺寸

技術規格

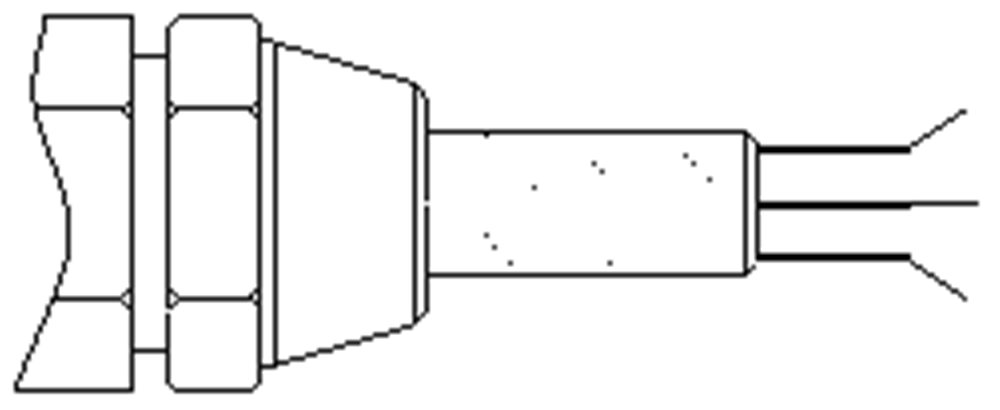

接線方式


電氣接頭	2線 (4-20mA)				3線 (0-10V, 0-5V, 0.5-4.5V)

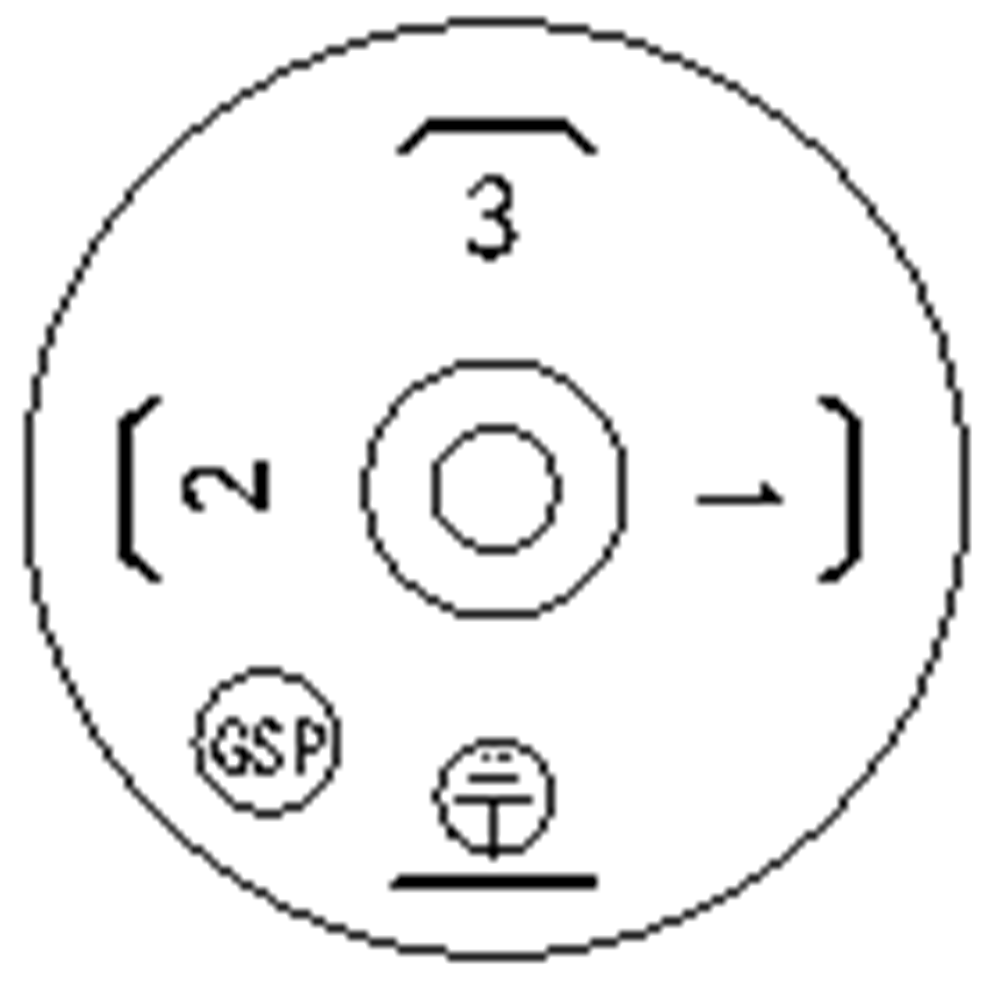

赫斯曼插頭	引 腳	功 能		顏 色	引 腳	功 能		顏 色
	1	電源+/信號+		紅色	1	電源+		紅色
	2	電源-/信號-		黑色	2	信號+		黃色
	3	---		---	3	電源-/信號-		黑色
直接引線	功 能		顏 色		功 能		顏 色
	電源+		紅色		電源+		紅色
	信號+		黑色		信號+		黃色
	---		---		電源-/信號-		黑色

備注：
選擇不同的電氣連接，接線時請參考我們上面提供的對應的接線方法，如果帶電纜線，參考各線的顏色來接線即可，如不帶電纜線，須按引腳的功能來接線。

訂購指南


特別提醒

如有不懂選型請咨詢銷售工程師，或者當?shù)亟?jīng)銷商。
公司名稱：上海美續測控技術有限公司
辦公地址：上海市松江區三新北路1800弄國家電子商務園24號樓3層
工廠地址：上海松江區光華路650號
聯系電話：021-67881626
公司網址：lechateau.com.cn  、詳細說明請參照使用說明
