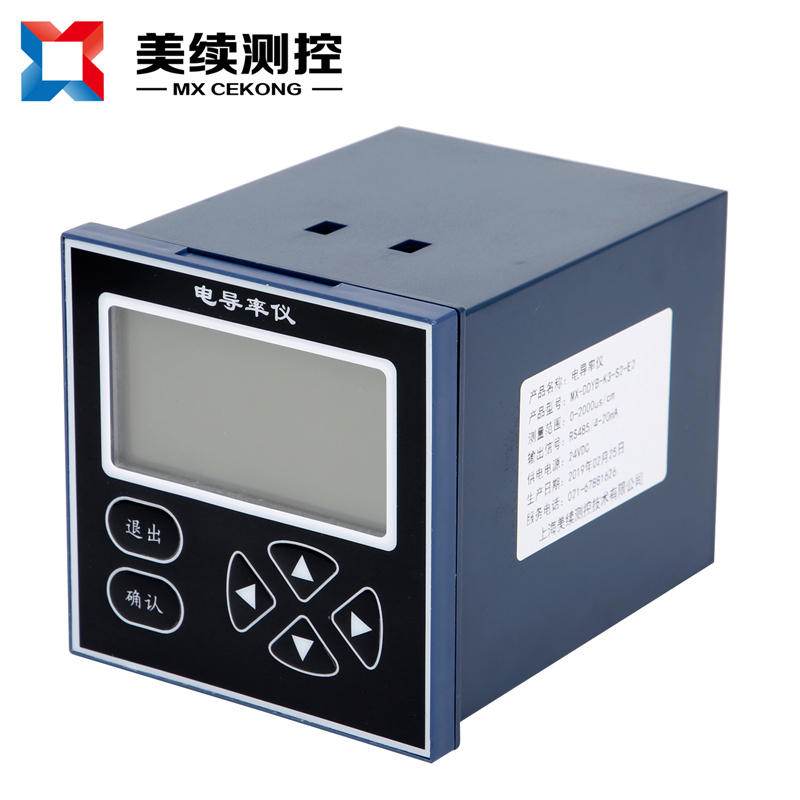

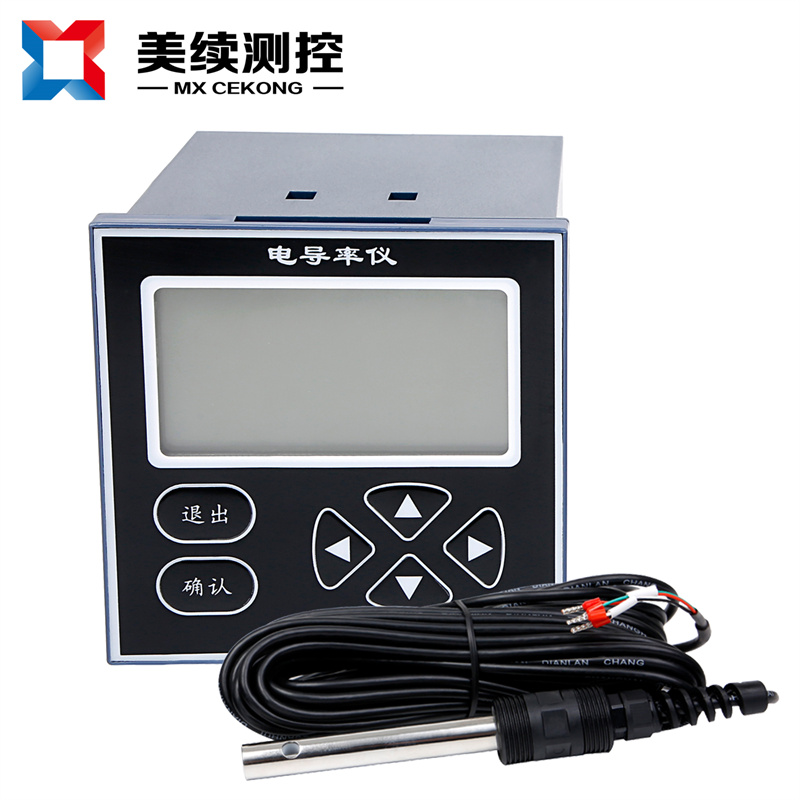

電導率智能控制儀MX-DDYB-01

在線咨詢

全國熱線

400 6626 286

產品原理

電導率：物理學概念，也可以稱為導電率。在介質中該量與電場強度E之積等于傳導電流密度J。對于各向同性介質，電導率是標量；對于各向異性介質，電導率是張量。生態學中，電導率是以數字表示的溶液傳導電流的能力。單位以西門子每米（S/m）表示
測量原理：為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信號；微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到被測溶液在25℃時的電導率值和當時的溫度值。
溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。弱的水溶液的溫度系數為2.00%℃，濃度越大，溫度系數越小。對較低濃度（1µS·cm－1）溶液的溫度系數不采用2.00%℃，而由用戶設置，范圍為0.00～9.99%。
電導率單位換算：?jiǎn)螌?dǎo)率標準單位為西門子每米（S/m）表示，其中S為西門子，1S=1000mS=1000000μS, 10000us/cm=1 S/m μ 是希臘字母，表示10的負6次方，讀“微”；S 是電導國際單位，讀“西門子”；cm是長度單位“厘米”，1cm=10-2m。μs/cm 讀作微西（門子）每厘米，是電導率的單位。換算：1us/cm=10^-4 S/m

應用領域

?自來水場/海水淡化
?廢水處理方面、污水檢測
?采礦冶煉、造紙、紙漿濃縮
?環保行業、脫硫脫硝、廢水蒸發
?醫療衛生應用、食品及飲料加工行業
?實驗或測試設備、火力發電、電廠冷卻水、補給水
?飽和水、凝結水和爐水、離子交換、反滲透EDL、海水蒸餾等制水設備原水和產水水質的監測和控制。

產品特點

?具有電流或電壓輸出，支持智能RS485協議
?測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調
?采用LCD液晶顯示屏；帶自動或手動溫度補償
?具有良好的抗靜電性能

技術規格

測量范圍：	0～20µS·cm^－¹ （K=0.01代號K1）；20～200µS·cm^－¹ （K=0.1代號K2）；200µS·cm^－¹～10mS·cm^－¹ （K=1.0代號K3）；10～20.0mS·cm^－¹ ；（K=10.0代號K4）；20～100.0mS•cm－1 ；（K=30.0代號K5）溫度：－5～110℃；
分辨率值：	電導率：0.01µS·cm^－¹；0.01 mS·cm^－¹ ；溫度：0.1℃；
綜合精度：	電阻率1.5% 電導率：±1.0%F·S±1個字，溫度：±0.5℃；
溫度補償：	電子單元自動或手動溫度補償范圍：0～110℃（基準溫度25℃）；電子單元自動溫度補償誤差：±0.5%F·S
信號輸出：	0～10mA(負載電阻＜1.5KΩ，代號S1）；4～20mA(負載電阻＜750Ω代號S2)；0～5V（代號S3）；0～10V（代號S4）；特殊信號需預定可選（需預定）
其他輸出：	兩組繼電器控制觸點：3A 240VAC，6A 28VDC或120VAC；
供電電源：	220VAC±10%,50±1Hz（E1）；，功率≤3W；24VDC，功率≤1W（E2）；12VDC，功率≤1W（E3）；（默認220VAC/其他供電需要定制）
安裝方式：	盤裝（嵌入式）：孔尺寸：91×91mm；防水壁掛箱尺寸：300（高）×200（寬）×167（深）mm，（默認嵌入式）
外形尺寸：	盤裝（嵌入式）96×96×130mm；（默認）
溫度補償：	NTC 10K熱敏電阻（默認）
特別提醒：	除地球磁場外周?chē)鸁o(wú)強磁場干擾

訂購指南

型號	電極常數	信號輸出	供電電源	無	無	其它要求
MX-DDYB-01	K3	4-20MA	220VAC	無	無	---
訂貨舉例： MX-DDYB-K3-S2-E1

對應表圖

下表為電阻與電導率對應表（將儀表“參數”-“溫度系數”設為0.00%，“自動方式”設為“關”狀態，“電極常數”對應表中的K）

K=0.01		K=0.1		K=1
電阻值	電導率	電阻值	電導率	電阻值	電導率
50K	0.200	50K	2.000	50K	20.00
40K	0.250	40K	2.500	40K	25.00
30K	0.333	30K	3.333	30K	33.33
20K	0.500	20K	5.000	20K	50.00
10K	1.000	10K	10.00	10K	100.0
5K	2.000	5K	20.00	5K	200.0
2K	5.000	2K	50.00	2K	500.0
1K	10.00	1K	100.0	1K	1000
500	20.00	500	200.0	500	2000

溫度與電阻的對應表

電阻箱阻值	溫度值（℃）	電阻箱阻值	溫度值（℃）
7352.90	0.0	1814.51	30.0
4481.09	10.0	1199.72	40.0
2813.11	20.0	811.42	50.0
2252.00	25.0	560.34	60.0

工藝步驟

1、粗濾：在處理灌中需要實時監測罐體內部的PH值、壓力等
2、軟化：這是處理的第二個環節，除去多余的Ga、Mg離子，需要電導率儀
3、過濾：需要用到壓力、流量等儀器
4、消毒、反滲透：本環節需要監控溫度、電導率、壓力、并集成顯示
5、膜脫氣：需要用到壓力、溫度、差壓等儀表
6、消毒、電滲析（EDI）：本環節是產生純水的重要環節，需要監測PH、電導率、溫度等產品。
7、存儲灌：需要監控液位，并記錄，需要液位計和無紙記錄儀

特別提醒

如有不懂選型請咨詢銷售工程師，或者當?shù)亟?jīng)銷商。
