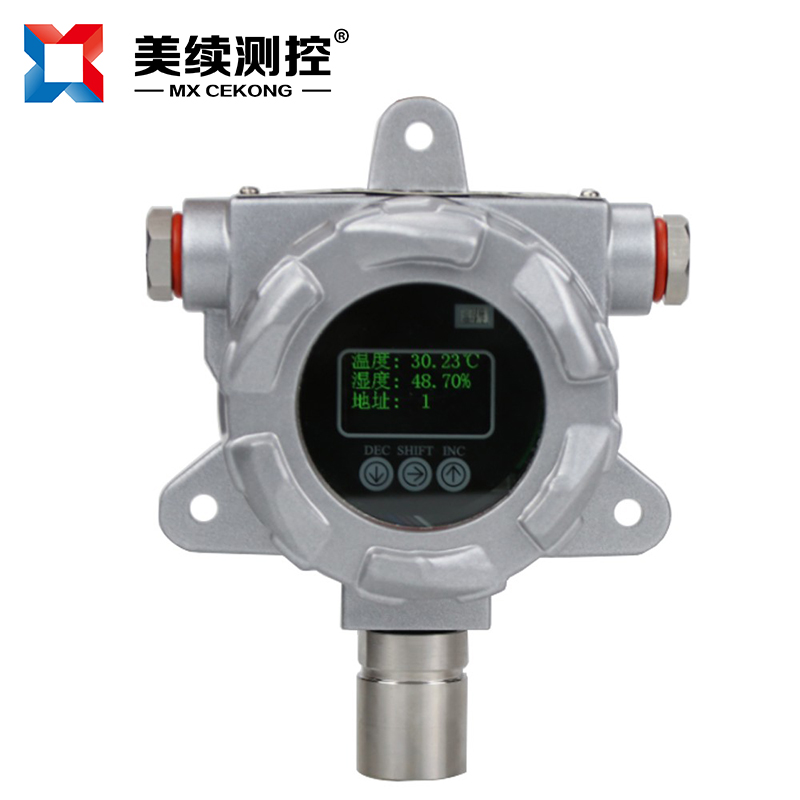

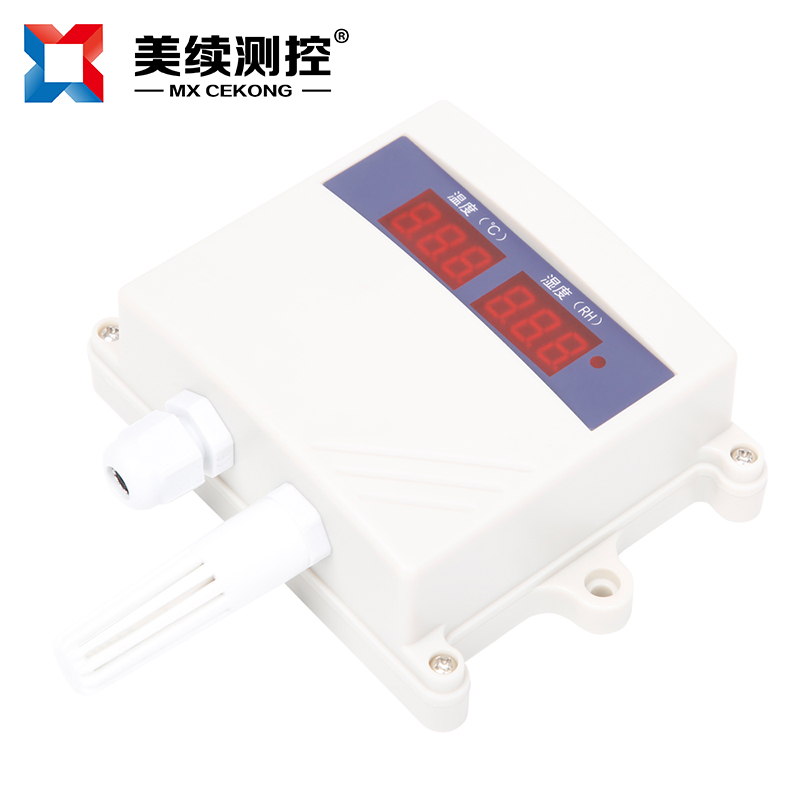

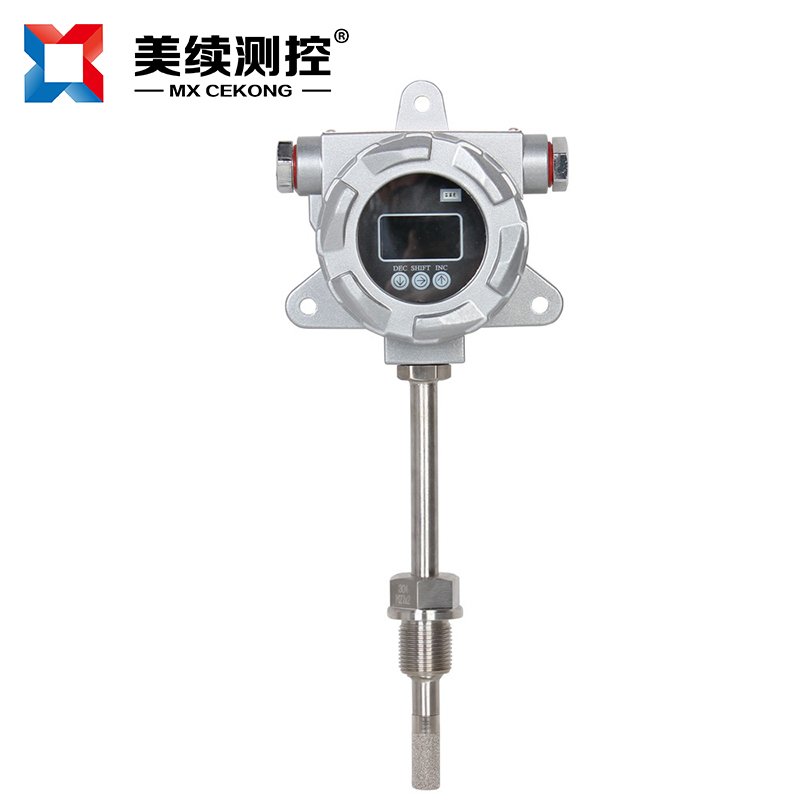

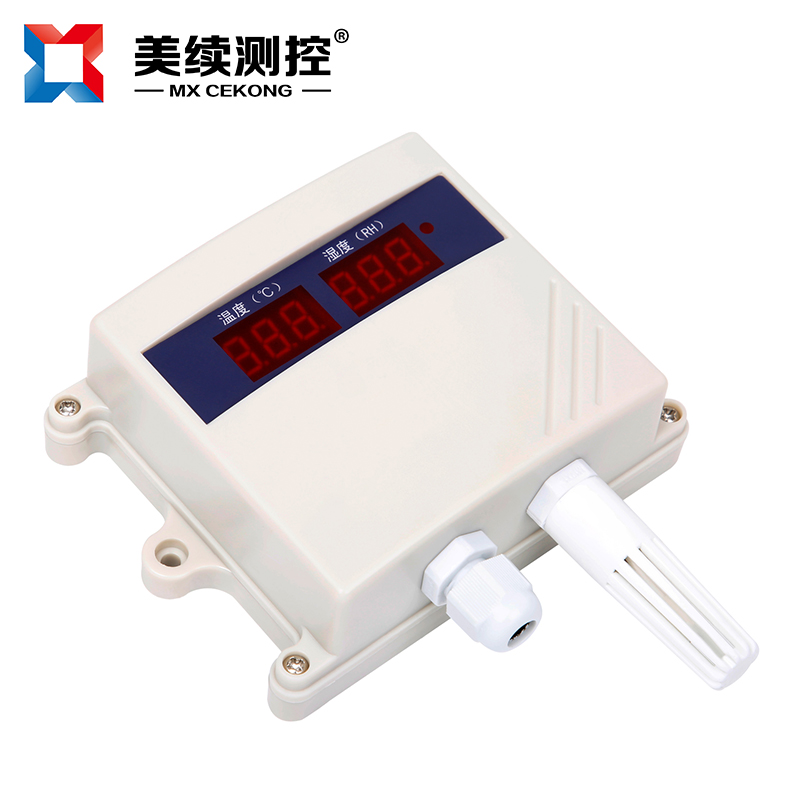

MX-WD-07該溫濕度變送器廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所，傳感器內輸入電源，測溫單元，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。殼體為防水殼，內部電路板做特殊防水處理，適用于室外及高濕度變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構、耐濕，適宜于惡劣現場環境中使用。
?塑料，化纖行業，機械工程應用方面
?各種水壓、氣壓的測量
?醫療衛生應用、制藥萃取行業
?石化環保行業、廢水蒸發器行業
?蒸餾脫銷工程系統、一般工業控制領域
?帶現場就地顯示功能
?抗震性能好、測量精度高
?測量范圍大（－80℃～100℃）
?熱響應時間快、使用壽命長
?10~30V寬電壓范圍供電、規格齊全、安裝方便。
| 型號說明： | MX-YL-06 |
| 量程范圍： | 溫度：-40℃~100℃(可定制)；濕度范圍：0~100% RH |
| 輸出信號： | 4-20mA（兩線制代號2）；RS485（代號4） |
| 精度范圍： | 溫度精度：±0.5℃(默認)；濕度精度：±3%RH(默認) |
| 供電電壓： | 24(12~36)VDC (放大信號) |
| 存儲環境： | -40℃~80℃ |
| 顯示形式： | 數碼管數顯外殼 |
| 安裝方式: | 壁掛式 |
| 外殼材質： | 塑料外殼 |
| 型號 | 量程范圍 | 輸出信號 | 供電電壓 | 其他 | 其他 |
| MX-WD-07 | 0-80°/0-80% | RS485 | 24VDC | 無 | 無 |
| 訂貨舉例： | MX-WD-07-(0-80)/80%-4 | ||||
2.1 電源及485信號
寬電壓電源輸入12-24V均可。485信號線接線時注意AB兩條線不能接反，總線上多臺設備間地址不能沖突。2.2 具體型號接線
壁掛王字殼接線
| 端子 | 說明 | |
| 電 源 | 5P-1 | 電源正（24V DC） |
| 5P-2 | 電源負 | |
| 通 信 | 5P-4 | 485-A |
| 5P-5 | 485-B | |
| 溫度變送 | 2P-T | 溫度4-20mA輸出 |
| 濕度變送 | 2P-H | 濕度4-20mA輸出 |
2.3 485現場布線說明
多個485型號的設備接入同一條總線時，現場布線有一定的要求。
3. 通信協議
3.1 通訊基本參數
| 編 碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校驗 | CRC（冗余循環碼） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為9600bit/s |
3.2 數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
從機應答幀結構：
| 地址碼 | 功能碼 | 有效字節數 | 數據一區 | 第二數據區 | 第N數據區 | 校驗碼 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
3.3 寄存器地址
| 寄存器地址 | PLC或組態地址 | 內容 | 操作 |
| 0000 H | 40001 | 濕度 | 只讀 |
| 0001 H | 40002 | 溫度 | 只讀 |
3.4 通訊協議示例以及解釋
舉例：讀取設備地址0x01的溫濕度值
問詢幀：
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
應答幀： （例如讀到溫度為-10.1℃，濕度為65.8%RH）
| 地址碼 | 功能碼 | 返回有效字節數 | 濕度值 | 溫度值 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x04 | 0x02 0x92 | 0xFF 0x9B | 0x5A | 0x3D |
溫度計算：
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9B H(十六進制)= -101 => 溫度 = -10.1℃
濕度計算：
濕度：292 H (十六進制)= 658 => 濕度 = 65.8%RH
4. 常見問題及解決辦法
4.1 設備無法連接到PLC或電腦可能的原因：
1)電腦有多個COM口，選擇的口不正確。
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）。
3)波特率，校驗方式，數據位，停止位錯誤。
4)主機輪詢間隔和等待應答時間太短，需要都設置在200ms以上。
5)485總線有斷開，或者A、B線接反。
6)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
7)USB轉485驅動未安裝或者損壞。
8)設備損壞。
如有不懂選型請咨詢銷售工程師，或者當?shù)亟?jīng)銷商。
