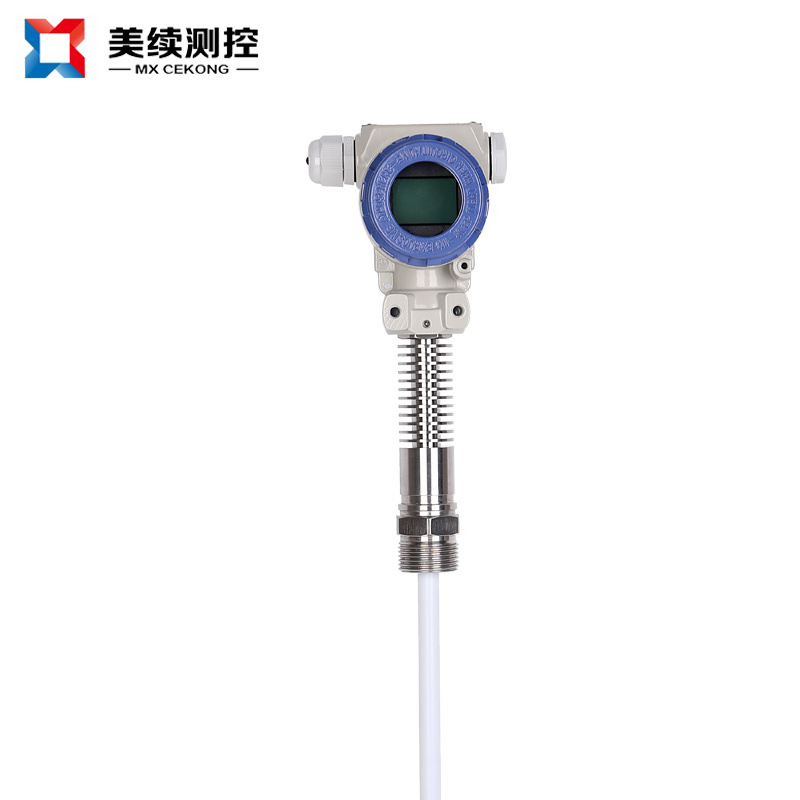

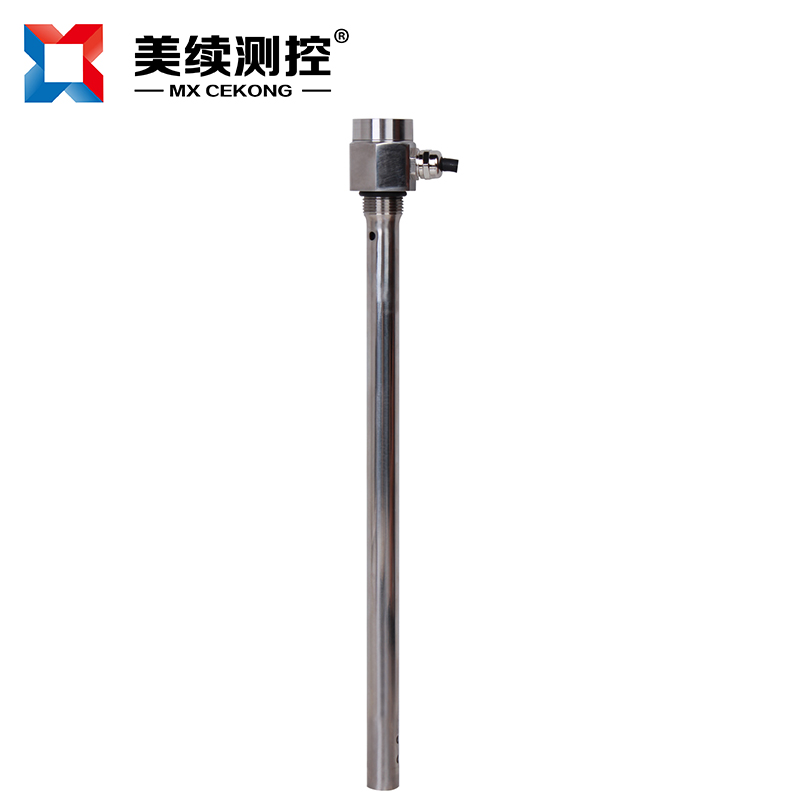

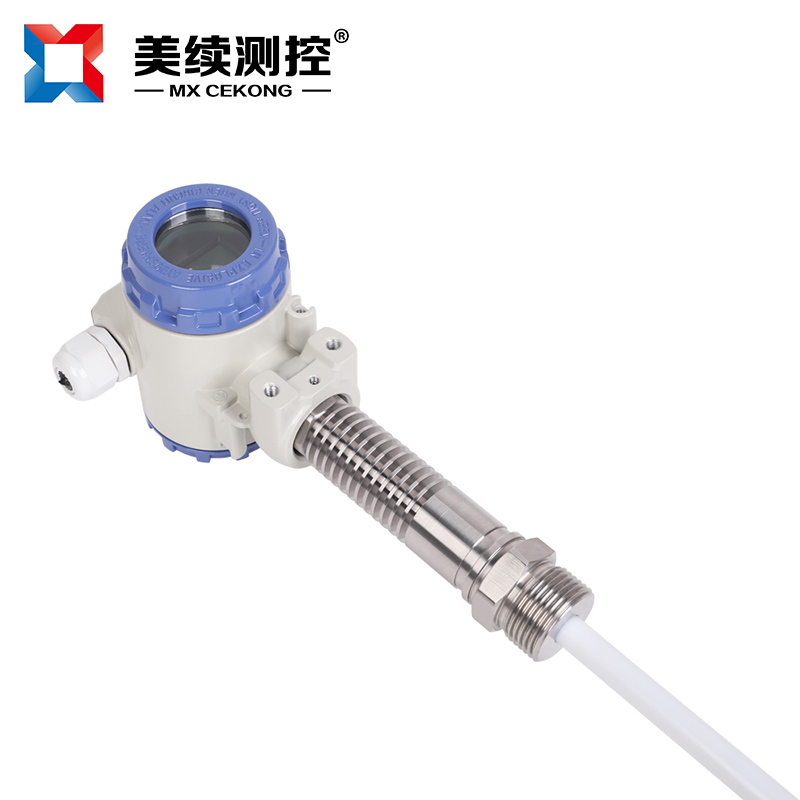

電容式油位測量變送器是計量級測量?jī)x器，具有很高的分辨率和測量精度。它無須人工干預，自動校準，不存在溫度漂移，不受介質的變化影響，都能正確輸出精確的液位高度信號。徹底解決了乙醇汽油、甲醇燃料等介質難測量的問題，也同時解決了不同地區因油的標號不同和溫度的巨大差異引起的測量誤差問題。目前該技術在國內獨一無二，處于國際領先水平。

?冶金，機械，環保
?技術性能醫療，真空設備,萃取設備
?石化管道測壓
?自控系統和測試系統
?海水談化，水處理
?油庫液位監測

?防腐，防潮，防結露，防滲漏功能
?全密封，不銹鋼鎧裝防護
?螺紋安裝插入和法蘭安裝插入式
?可現場顯示，現場調校
?精度高，穩定性好
?多種標準信號輸出選擇，用戶調試方便
?高性價比，便于安裝維護

◆檢查安裝所使用的工具是否齊備，產品附件是否完整。
◆開始操作前需將滅火器材放置在方便取用的位置，以防萬一操作過程中油箱起火。
◆打開油箱蓋，保證油箱內空氣流通。

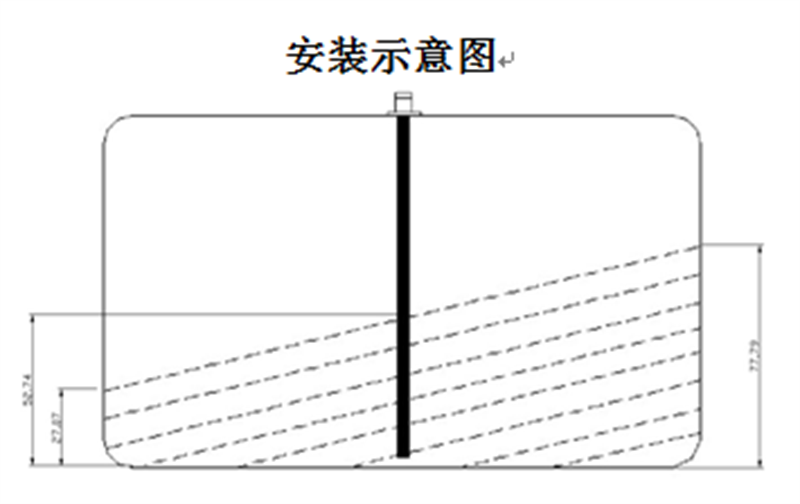

◆在油箱上居中部位選擇油量檢測儀安裝位置，先清理油箱表面油污，打孔過程中要注意不要將鉆落的碎屑掉落油箱。
◆傳感器安裝完成，把油箱蓋蓋好，恢復到原來狀態。

 ●使用直徑22mm的鉆頭在油箱上方中心位置鉆出一個圓孔。
 ●將傳感器法蘭放在選好的位置，保證法蘭中心圓孔和打好的圓孔居中對齊。
 ●在圓孔周圍均勻涂抹防油密封膠，在圓孔上方依次放置密封墊，法蘭。
 ●使用5 個5mm鉆尾絲將法蘭固定好，并將圓孔處多余的密封膠清除干凈。
 ●將傳感器套上O型密封圈，安裝到法蘭圓孔中，并固定好。


注意：精確度等級測量均為實驗室靜態試驗結果，實際精度請以實際安裝環境為準。

數字輸出引出線：紅線，黑線，綠線，黃線。
模擬電壓引出線：紅線，黑線，綠線。
模擬電流引出線：紅線，黑線。


 引出線纜統一使用4芯線纜，引出線中間截?cái)鄷r(shí)，請嚴格按照接線方式連接，多余線纜請做絕緣處理。

由于該傳感器采用微電腦控制技術，因此省去了使用中繁瑣的手動校準，整機正常情況下無需校準可直接應用于常規介質的測量，如需校準，可通過如下操作：

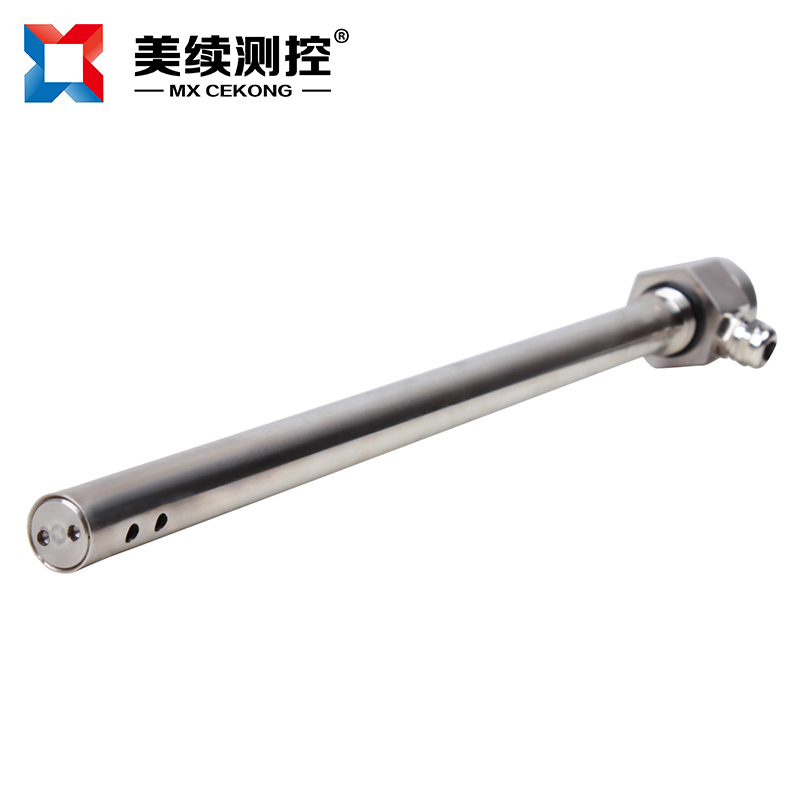

在通電情況下將傳感器緩慢放入被測介質中。使液位從傳感器的下孔處開始緩慢上升超過傳感器測量部分的三分之一處，傳感器的上孔處為最佳校準位置，因此，在校準過程中應使液位盡量上升至傳感器上孔處。此操作即完成了對傳感器的校準。為防止校準失敗，此過程應操作2次以上。

包  頭：下發指令為2字節，為$!(0x24 0x21)?；貜?fù)信息為1字節，為*(0x2A)。
命令字：下發指令命令字，2個字節，如RY (0x52 0x59)。
ID  號：2個字節，ASCII表示的序列號，如01(0x30 0x31)。最多為99。
標  識：信息標識，3個字節，表明當前回復的數據類型，如“CFV”。
返回值： ASCII表示的信息，固定6個字節，不足6位前端補0，如“00FA32”。
校  驗：2個字節，采取校驗和方式，為從包頭到ID號的所有字符的相加和的低8位，最后此低8位轉為ASCII表示的十六進制方式，如最后算出來的校驗和為0x0351，則只保留低8位，即0x51，轉成ASCII表示的十六進制為“51”(0x35 0x31)。
包尾：2個字節，為回車換行符，即0x0D 0x0A
下發指令格式：包頭，命令字，ID號，校驗，包尾。格式如下：






 回復信息格式：包頭，標識，ID號，返回值，校驗，包尾。格式如下:

由終端或電腦發往液位儀的命令:
ASCII： $!RY0151     十六進制： 24 21 52 59 30 31 35 31 0D 0A
液位儀回復 ：
ASCII：*CFV0100FA32B6
十六進制：2A 43 46 56 30 31 30 30 46 41 33 32 42 36 0D 0A

備注

1. 定時發送功能默認關閉。

2. 設置定時發送命令，ID號代表發送時間間隔。當發送時間為0或大于60時，定時發送功能關閉。

    車輛在正常行駛過程中，液位高度時刻變化。如將高度的變化實時呈現出來，曲線波動非常明顯。此時，增加阻尼功能應運而生，阻尼功能的加入使得油量曲線平滑得以實現。
    阻尼的原理是將一次液位高度的變化在一段時間內呈現出來。通過微處理器將曲線做到平滑過渡。使整體曲線變化看起來更為平滑。在不失數據準確度的情況下曲線也得到的優化。
     阻尼命令說明：$!Z[N]0134  N為阻尼系數  01為ID值  34為校驗

1、 RS232/RS485/0-5V（電壓）/4～20mA（電流）輸出信號只能存在一種。RS485可連接多個傳感器同時工作，所連傳感器的通訊地址不能相同。
2、 本產品安裝環境較為復雜，建議供電采用隔離電源供電，并使用屏蔽線纜。
3、 對RS232/RS485信號的傳感器，在排除通訊不上的故障時，可將綠色與黃線對調一下進行測試，如果通訊成功，則說明是接線錯誤導致。此操作僅限數字通訊。
4、 傳感器的供電電壓不得超過其正常工作電壓，且傳感器供電電源功耗不小于傳感器正常工作時所用功耗。
5、 實際環境應符合傳感器基本參數要求，不得超出正常范圍，否則將會導致傳感器損壞，甚至引起其它事故的發生。
6、 傳感器輸出的是被測介質的位置高度信號，在濾波為零的情況下，輸出的值構成的曲線反應油面的實際變化，輸出值隨著油面的上升或下降而變化，加上濾波后曲線會變得平滑，濾波值越大，曲線越平滑，但油量值會滯后于油量的變化的時間。因此，曲線的平滑度與油量值的滯后時間（反應時間）是成正比關系的。出廠濾波值是綜合客戶反饋意見及現場情況而設定的較為適合的值。
7、 由于油品的關系，傳感器設置時的介質與現場使用的介質存在一定的差異，該傳感器具有自動適應多種介質的功能，可以解決由于介質不同導致的誤差，因此用戶在使用前應執行傳感器校準操作。
