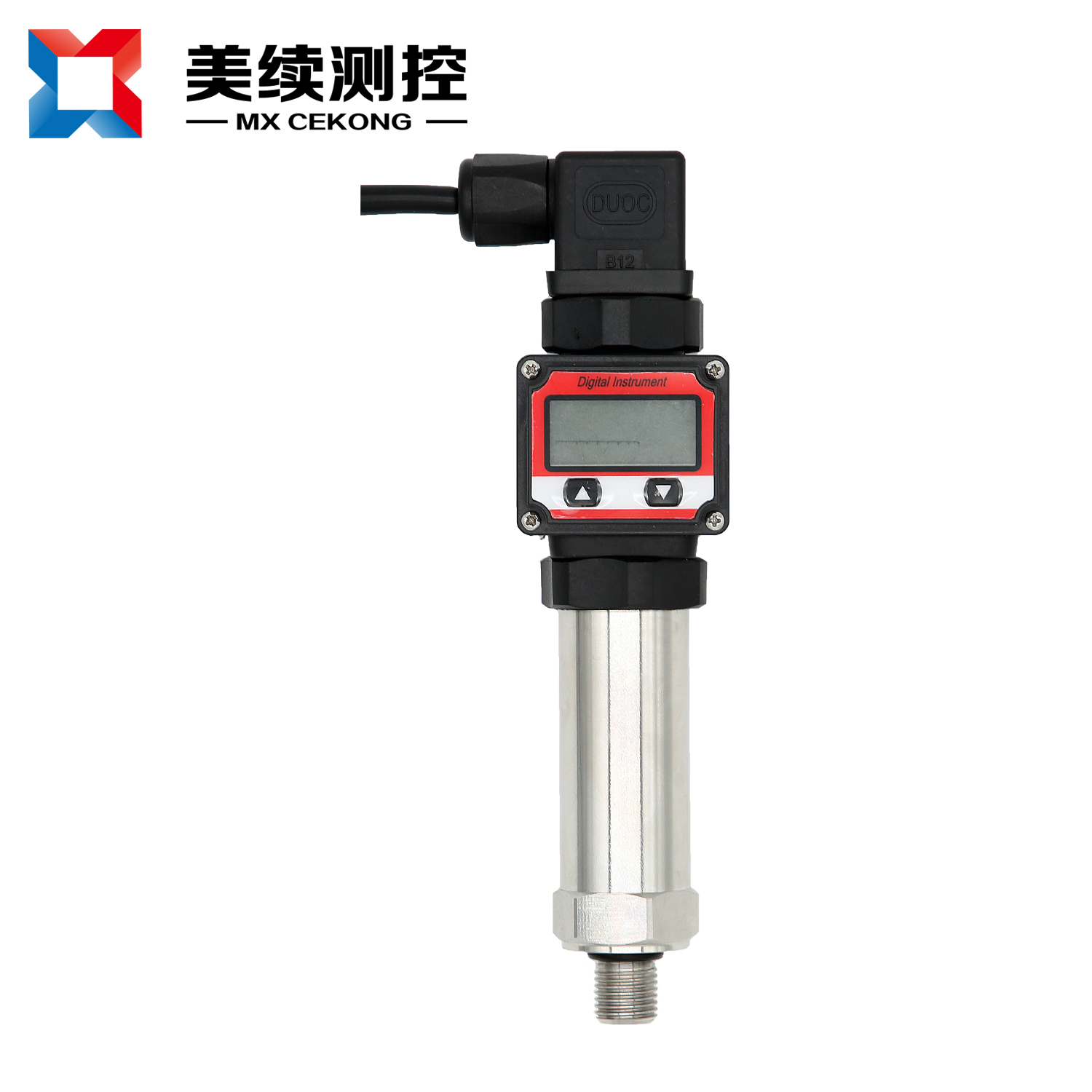

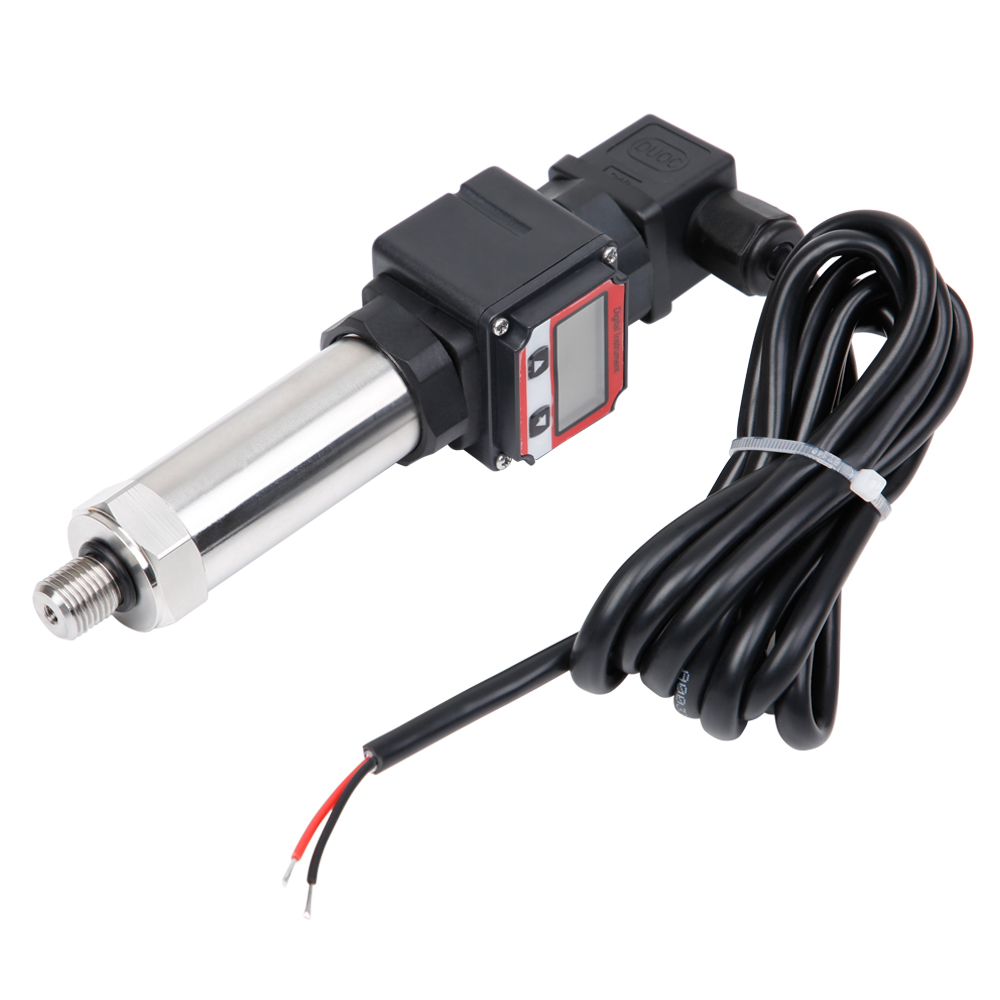

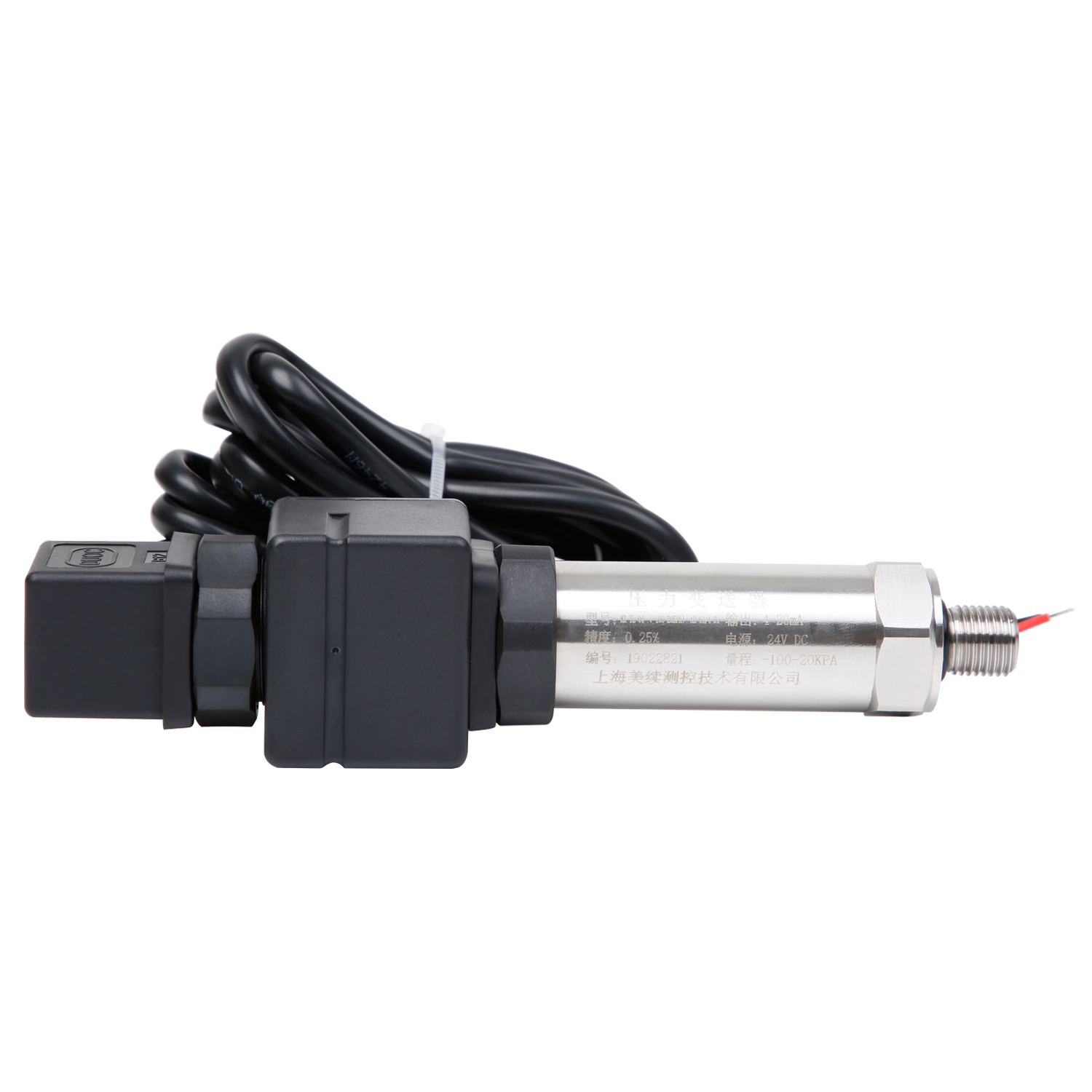

產品描述
MX-YL-04系列擴散硅式壓力變送器是選用高精度、高可靠性壓力傳感器組件。經過高可靠性的放大電路及精密溫度補償。精堪的封裝技術及完善的裝配工藝確保了該產品的質量和性能。適用于各種工業過程測量與控制。
MX-YL-04系列小量程帶LED現場顯示壓力變送器是采用具有國際水平的電子陶瓷技術，測量元件內無介質液體。具有抗過載、抗沖擊能力強、線性好、長期穩定性高、溫度范圍寬、耐腐蝕等特點。適用于液壓，軍工、科研、航天、石油、化工、電力、海洋等領域
應用領域
?機械自動化應用方面
?各種水壓，氣壓的測量
?醫療衛生應用
?食品及飲料加工行業
?一般工業控制領域
?純化水制備、注射用水、純蒸汽制備系統
產品特點
?0…1bar 到 0…1000bar
?直接現場顯示
?陶瓷技術，測量元件無介質液體
?準確度高，性能穩定，溫漂小
?抗過載，抗沖擊能力強，線性好
?長期穩定性高
?多種量程參數可以選擇，不同于以往進口產品的固定量程
?在加上特殊散熱裝置的時候可以最高耐溫達到180°

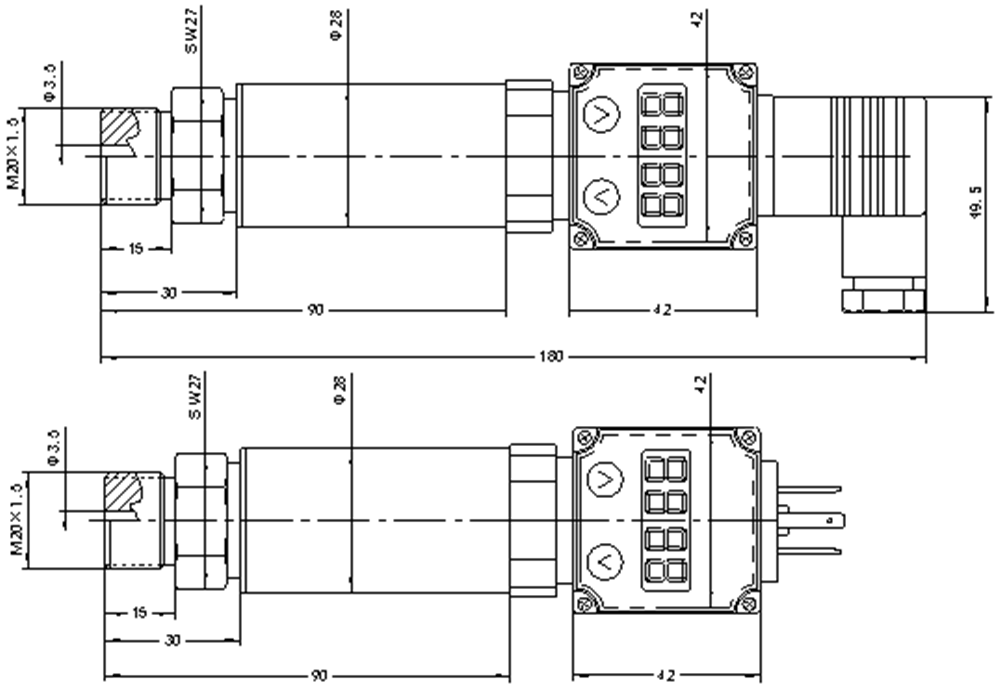

外形尺寸

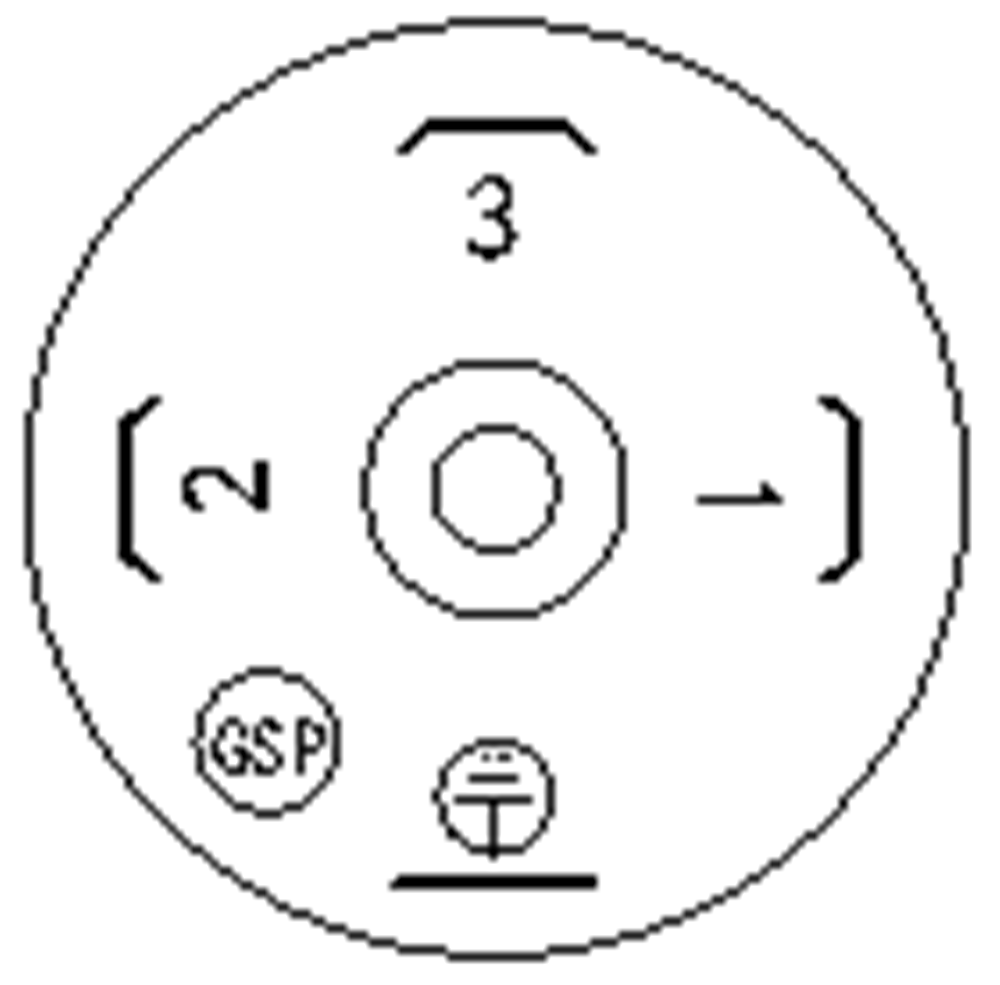

接線方式
| 電氣接頭 | 2線 (4-20mA) | ||
 赫斯曼插頭 | 引 腳 | 功 能 | 顏 色 |
| 1 | 電源+ | 紅色 | |
| 2 | 信號+ | 黑色 | |
| 3 | --- | --- | |
選擇不同的電氣連接，接線時請參考我們上面提供的對應的接線方法，如果帶電纜線，參考各線的顏色來接線即可
技術規格
| 型號說明 | MX-YL-04系列產品、可以增加膜片、加散熱片 |
| 量程范圍： | -0.1～0.1MPa~2 MPa-100MPA |
| 綜合精度： | 0.25%FS(代碼A)；0.5%FS（代碼B） |
| 非線性值： | 滿量程的0.2% |
| 可靠性值： | 滿量程的0.05% |
| 輸出信號： | 4-20mA（兩線制代碼2）； 0-10V（代碼3）；0-5V（三線制代碼4） 4-20mA+HART（代碼5）； RS485（代碼6） |
| 供電電壓： | 24(12~36)VDC (放大信號) |
| 工作溫度： | -20~200℃ |
| 補償溫度： | 0~50℃、-20~80℃ |
| 過載壓力： | 1.5倍額定壓力 |
| 介質材料： | 316L、 可約定 |
| 電氣連接： | 赫斯曼接頭（DIN43650），外殼IP65(代碼D1) |
| 壓力連接： | G1/4, G1/2, 1/2NPT, 1/4NPT, M22*1.5等（可按客戶要求定制） 可約定 |
訂購指南
| 型號 | 量程 | 輸出信號 | 螺紋接口 | 電氣連接 | 其它要求 |
| MX-YL-04 | 2BAR | 4-20MA | M20*1.5 | 赫斯曼 | --- |
| 訂貨舉例：MX-YL-04-2BAR-A2-M20*1.5-D1 | |||||
特別提醒
如有不懂選型請咨詢銷售工程師，或者當?shù)亟?jīng)銷商。
公司名稱：上海美續測控技術有限公司
辦公地址：上海市松江區三新北路1800弄國家電子商務園24號樓3層
工廠地址：上海松江區光華路650號
聯系電話：021-67881626
公司網址：lechateau.com.cn 、詳細說明請參照使用說明
